技术参数适用型号A500-8N，A800-8N系列，E800-8N系列。最大流量5L/M,最大压力20Bar.
-
本系列泵采用70瓦无刷电机驱动，该款无刷电机采用控制器内置，外转子结构，大力矩，结构紧促，控制方便。
-
316不锈钢泵壳，可以输送除强酸碱外几乎所有介质，无脉动输送，精确定量。
本系列泵采用70瓦无刷电机驱动，该款无刷电机采用控制器内置，外转子结构，大力矩，结构紧促，控制方便。技术参数适用型号A500-8N，A800-8N系列，E800-8N系列。最大流量5L/M,最大压力20Bar.
一，电机参数
|
序 号 |
项 目 |
单 位 |
数 据 |
|
1 |
输出功率 |
瓦 |
70max |
|
2 |
转 速 |
r/m |
5500max |
|
3 |
力矩 |
mNm |
110max |
|
4 |
信号线 |
根 |
4 |
|
5 |
整体重量 |
Kg |
1.2 |
|
6 |
防护级别 |
IP |
IP55 |
|
7 |
电机壳体 |
/ |
铝 |
二，信号线描述
|
序 号 |
颜 色 |
描 述 |
功 能 |
|
1 |
红色 |
24Dc |
24-30vdc电源 |
|
2 |
黑色 |
0v |
电源地 |
|
3 |
白色 |
0-5vcc |
0-5Vcc输入转速控制 |
|
4 |
绿色 |
pwm |
5Vdc方波脉冲信号反馈输出,2脉冲每圈 |
警告：1，电源正负极接错，会损坏电机！
2，供电电源能输出3A以上电流的能力，即供电电源功率建议大于100瓦.
|
序 号 |
项 目 |
描 述 |
|
1 |
泵体材料 |
316不锈钢 |
|
2 |
齿轮材料 |
PEEK改性 |
|
3 |
泵轴材料 |
氧化锆 |
|
4 |
密封方式 |
机械密封 |
|
5 |
密封材料 |
特氟龙（F4) |
|
6 |
驱动 |
磁力耦合驱动 |
|
7 |
隔离 |
介质电气机械隔离（非油封隔离） |

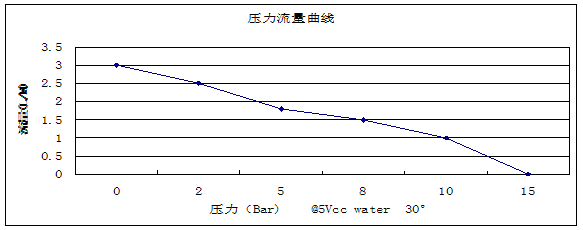

性能曲线：（A500系列）
