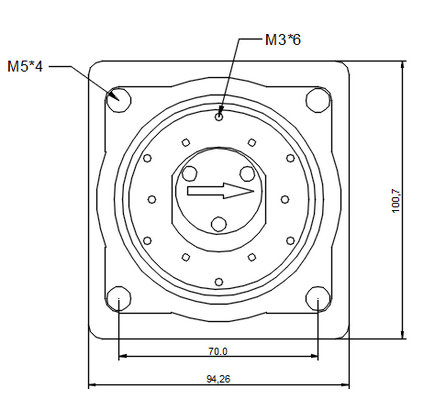

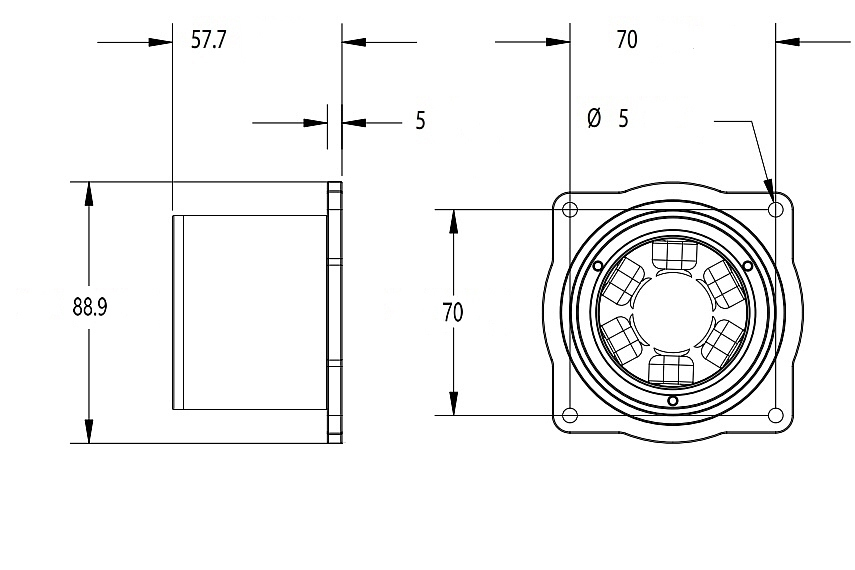

- 全铝外壳，散热优良
- 内置控制器，高集成度
- 体积小巧
- 宽工作电压
- 高转速范围，适用性广泛
- 无移动部件稳定可靠
- 可定制IP65防护等级
- 70瓦功率输出
- 0-5Vdc流量，压力动态控制
- 最大转速6000RPM
- 最大工作电流2.8A
- 最大扭力140mNm
- 能接受最大80°温升下工作
- 标准防护等级IP55，可以定制IP65等级
适用型号系列：A400-,EC400-,A500-,.EC500-,A800-，EC800- （带正反转功能）
|
序号 |
颜色 |
描述 |
功能 |
|
1 |
红色 |
24-30Vdc |
电源正极 |
|
2 |
黑色 |
0Vdc |
电源0伏地，同时是电位器0v地 |
|
3 |
白色 |
0-5Vdc in |
转速控制信号 |
|
4 |
黄色 |
正转/反转 |
正反转切换 |
|
5 |
棕色 |
5v输出 |
自带5Vdc输出，用于电位器调速电源 |
|
6 |
绿色 |
泵速反馈 |
泵速反馈脉冲信号输出0-5Vdc方波信号，2脉冲每圈 |
|
7 |
裸线 |
接地或机壳 |
屏蔽线 |
信号线接线功能：
1，红黑接电源，外部给白线0-5dc信号，实现动态或静态流量压力控制，注意同源共地。
2，红黑接电源，棕线，白线，黑线接电位器，用于手动调速 ，白线接电位器中间脚。
4，红黑接电源，棕线和白线短接，通电泵以最大转速工作。
3，红黑接电源，黄线短接黑线泵反向旋转，放空正常旋转。
4，电源线正负极不可接错，接错短路烧坏马达。
5，绿色线按需要可以接入电子转速表，显示泵速，不需要就架空。
适用型号系列：A400-,EC400-,A500-,.EC500-,A800-，EC800- （不带正反转功能）
|
序号 |
颜色 |
描述 |
功能 |
|
1 |
红色 |
24-30Vdc |
电源正极 |
|
2 |
黑色 |
0Vdc |
电源0伏地，同时是电位器0v地 |
|
3 |
白色 |
0-5Vdc in |
转速控制信号 |
|
4 |
黄色 |
5Vdc输出 |
泵自带5v输出信号，用于电位器调速电压 |
|
5 |
绿色 |
泵速反馈 |
泵速反馈脉冲信号输出0-5Vdc方波信号，2脉冲每圈 |
|
6 |
裸线 |
接地或机壳 |
屏蔽线 |
信号线接线功能：
1，红黑接电源，外部给白线0-5dc信号，实现动态或静态流量压力控制，注意同源共地。
2，红黑接电源，黄线，白线，黑线接电位器，用于手动调速 ，白线接电位器中间脚。
4，红黑接电源，黄线和白线短接，通电泵以最大转速工作。
5，电源线正负极不可接错，接错短路烧坏马达。
6，绿色线按需要可以接入电子转速表，显示泵速，不需要就架空。
