产品介绍:
一、产品构造特点
1、全部不锈钢外壳，耐腐蚀明显
2、齿轮材料，改性 PEEK,公认优质昂贵耐磨材料，耐磨性能优于金属， 超静音。
3、特氟龙静密封，不泄露，接口处密封三元乙丙，氟橡胶,特氟龙可选。
4、稀土转子，无刷电机，控制器内置，体积小巧，总重量约 0.7Kg.
二、安装与使用
1、泵头标明箭头方向，即是介质正确的流动方向，箭头所指为正压力方向，另一头为负压力。安装时，拆开电机三颗法兰螺丝，可以改变泵头安装方向。
2、选择泵头前，请先确认介质类型：溶剂型介质？悬浊液介质？这两种介质所使用的泵头是 不一样的，如果是悬浊液则须使用合金齿轮泵，如钨钢齿轮，溶剂型则没有必要，使用工程塑料齿轮就可以了。
3、介质是否有杂质，公司的齿轮泵精密度高，因而不允许介质中有明显杂质存在，如无法避免，在泵吸入侧须加装过滤器，公司有售，请和技术人员咨询。
4、泵请在合适的工作压力下工作，超负荷工作会很快降低泵寿命，公司有多压力范围的泵，购买时请和技术人员咨询
5、泵在从管路拆下后，请封闭进出口，勿暴露于空气中，否则，介质挥发后很容易造成泵头卡死！
6、接入电源前，请仔细检查信号线接法是否正确，错误的接入电源很容易烧坏马达！
7、泵请在合适的环境温度下工作，原则上环境温度不要超过40度，如无法避免，请做好散热设计。
8、泵在出厂时性能已经较佳，请勿自行拆解，调整！否则会造成泵的损坏！
1、全部不锈钢外壳，耐腐蚀明显
2、齿轮材料，改性 PEEK,公认优质昂贵耐磨材料，耐磨性能优于金属， 超静音。
3、特氟龙静密封，不泄露，接口处密封三元乙丙，氟橡胶,特氟龙可选。
4、稀土转子，无刷电机，控制器内置，体积小巧，总重量约 0.7Kg.
二、安装与使用
1、泵头标明箭头方向，即是介质正确的流动方向，箭头所指为正压力方向，另一头为负压力。安装时，拆开电机三颗法兰螺丝，可以改变泵头安装方向。
2、选择泵头前，请先确认介质类型：溶剂型介质？悬浊液介质？这两种介质所使用的泵头是 不一样的，如果是悬浊液则须使用合金齿轮泵，如钨钢齿轮，溶剂型则没有必要，使用工程塑料齿轮就可以了。
3、介质是否有杂质，公司的齿轮泵精密度高，因而不允许介质中有明显杂质存在，如无法避免，在泵吸入侧须加装过滤器，公司有售，请和技术人员咨询。
4、泵请在合适的工作压力下工作，超负荷工作会很快降低泵寿命，公司有多压力范围的泵，购买时请和技术人员咨询
5、泵在从管路拆下后，请封闭进出口，勿暴露于空气中，否则，介质挥发后很容易造成泵头卡死！
6、接入电源前，请仔细检查信号线接法是否正确，错误的接入电源很容易烧坏马达！
7、泵请在合适的环境温度下工作，原则上环境温度不要超过40度，如无法避免，请做好散热设计。
8、泵在出厂时性能已经较佳，请勿自行拆解，调整！否则会造成泵的损坏！
技术参数:
一、产品参数
1、电机标配功率，40W，间歇工况容许55瓦工作。
2、电机转速范围 0-5500PRM
3、标准工作电压，DC24V.（容许30伏）控制电压 0-5V(控制泵流量，压力）。
4、有转速脉冲反馈，有屏蔽保护
5、电机壳体，铝，包含产品安装架，铝，螺丝等
6、流量范围，0-,3L/M(升/分钟），压力输出范围 0-58Bar。
7、泵头接口，rc1/8，接管尺寸（外径*内径 mm）4*2.5，6*4，8*6 推荐特氟龙管（选配）。=
8、输送介质，除强酸碱外几乎所有液体。
9、输送介质黏度范围，小于 1500cps。
三、典型控制（标准）
*说明：
1、外部给转速控制线（白色），0-5VDC 信号，可以实现流量，压力 0-Max 的变化。可以配合压力传感器，电位器，PLC，工控板。。。。动态，静态，连续，间断等方式来输送液体，或产生压力。
2、对于用电位器控制转速的客户，在此5信号线的基础上加了一根黄线，提供5Vdc基础调速信号，供给电位器作为调速信号电源（订货时需要说明）
3，对于有正反转要求的用户，黄线接地（低电平），可以控制电机正反转功能，从而实现泵介质正反向流动功能。（订货时需要说明）
1、电机标配功率，40W，间歇工况容许55瓦工作。
2、电机转速范围 0-5500PRM
3、标准工作电压，DC24V.（容许30伏）控制电压 0-5V(控制泵流量，压力）。
4、有转速脉冲反馈，有屏蔽保护
5、电机壳体，铝，包含产品安装架，铝，螺丝等
6、流量范围，0-,3L/M(升/分钟），压力输出范围 0-58Bar。
7、泵头接口，rc1/8，接管尺寸（外径*内径 mm）4*2.5，6*4，8*6 推荐特氟龙管（选配）。=
8、输送介质，除强酸碱外几乎所有液体。
9、输送介质黏度范围，小于 1500cps。
三、典型控制（标准）
*说明：
1、外部给转速控制线（白色），0-5VDC 信号，可以实现流量，压力 0-Max 的变化。可以配合压力传感器，电位器，PLC，工控板。。。。动态，静态，连续，间断等方式来输送液体，或产生压力。
2、对于用电位器控制转速的客户，在此5信号线的基础上加了一根黄线，提供5Vdc基础调速信号，供给电位器作为调速信号电源（订货时需要说明）
3，对于有正反转要求的用户，黄线接地（低电平），可以控制电机正反转功能，从而实现泵介质正反向流动功能。（订货时需要说明）
四、流量压力曲线特征

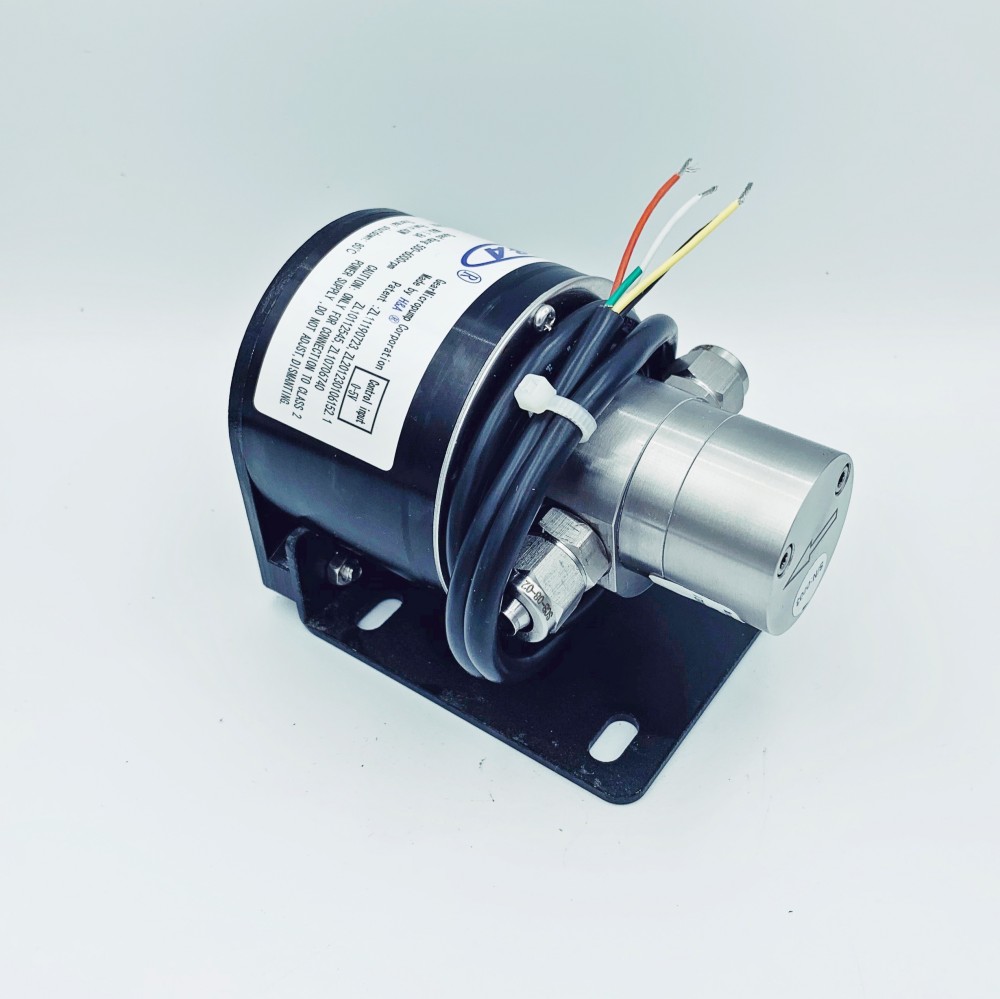

样品展示:
