A400-4N系列微型泵
一、产品构造特点1、全部不锈钢外壳,耐腐蚀明显。2、齿轮材料,改性 PEEK,公认优质昂贵耐磨材料,耐磨性能优于金属, 超静音。3、特氟龙静密封,不泄露,接口处密封三元乙丙,氟橡胶,特氟龙可选。4、稀土转子,无刷电机,控制器内置,体积小巧,总重量约 0.7Kg。二、安装与使用1、泵头标明箭头方向,即是介质正确的流动方向…
产品介绍:
一、产品构造特点

1、泵体全部不锈钢外壳,耐腐蚀明显。
2、齿轮材料,改性 PEEK,公认优质昂贵耐磨材料,耐磨性能优于金属, 超静音。
3、默认特氟龙静密封,不泄露,可按客户要求选择三元乙丙,氟橡胶,密封。
4、稀土转子,无刷电机,控制器内置,体积小巧,无脉动输送,总重量约 0.7Kg。


二、安装与使用


1、泵头标明箭头方向,即是介质正确的流动方向,箭头所指为正压力方向,另一头为负压力。安装时,拆开电机三颗十字M3螺丝,可以改变泵头安装方向。
2、选择泵头前,请先确认介质类型:溶剂型介质?悬浊液介质?这两种介质所使用的泵头是 不一样的,如果是悬浊液则须使用合金齿轮泵,如钨钢齿轮,溶剂型则没有必要,使用工程塑料齿轮就可以了。
3、介质是否有杂质,公司的齿轮泵精密度高,因而不允许介质中有明显颗粒存在,如无法避免,在泵吸入侧须加装过滤器,公司有售,请和技术人员咨询。
4、泵请在合适的工作压力下工作,超负荷工作会很快降低泵寿命,公司有多压力范围的泵,购买时请和技术人员咨询
5、泵在从管路拆下后,请封闭进出口,勿暴露于空气中,否则,介质挥发后很容易造成泵头卡死!
6、接入电源前,请仔细检查信号线接法是否正确,错误的接入电源很容易烧坏马达!
7、泵请在合适的环境温度下工作,原则上环境温度不要超过40度,如无法避免,请做好散热设计
8、泵在出厂时性能已经较佳,请勿自行拆解,调整!否则会造成泵的损坏!

技术参数:
一、产品参数

1、电机标配功率40W.三相有感无刷电机。
2、电机转速范围 0-6000RPM。
3、标准工作电压,DC24V.(容许最大30伏)控制电压 0-5V(控制泵流量,压力)。
4、有转速脉冲反馈,有屏蔽保护。
5、电机壳体,铝,包含产品安装架,铝,螺丝等。
6、流量范围,0-1.5L/M(升/分钟),压力输出范围 0-10Bar,如连续工作,建议工作压力小于0.6MPa
7、泵头接口,3/8-28UNC,接管尺寸(外径*内径 mm)4*2.5,6*4,8*6 推荐特氟龙管(选配)。标配快拧接头。
8、输送介质,除强酸碱外几乎所有介质。
9、输送介质黏度范围,小于 1500cps。

二、安装尺寸

注:配4mm系列泵头时,总长96mm,配5mm系列泵头时,总长97mm,配8mm系列泵头时,总长100mm.


三、典型控制(标准)


警告:接错电源正负极可能会烧毁电机!

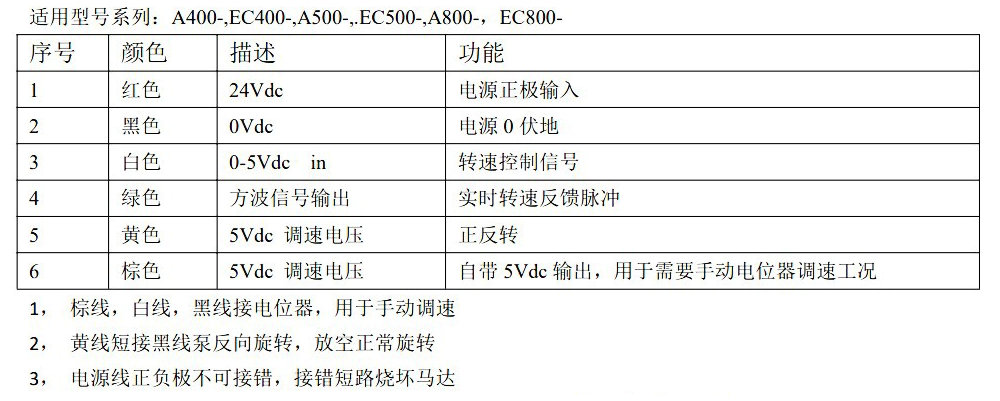

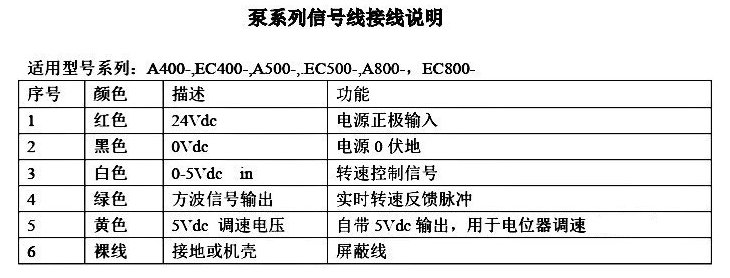

具备正反输送转功能的信号线定义:




本电机在无刷霍尔电机的基础上,将控制器内置于一体,因而大大减小泵的体积,只需给其一个 0-5 伏 Dc 信号,便可以控制泵的压力/流量从 0Bar/0mL 到大压力的变化。因而大大减少了 OEM 设备配套商在电路设计和控制方面的麻烦。

*说明:

1、外部给转速控制线(白色),0-5VDC 信号,可以实现流量,压力 0-Max 的变化。可以配合压力传感器,电位器,PLC,工控板。。。。动态,静态,连续,间断等方式来输送液体,或产生压力。

2、对于用电位器控制转速的客户,在此5信号线的基础上加了一根棕色线,提供5Vdc基础调速信号,供给电位器作为调速信号电源(订货时需要说明)

3、对于有正反转要求的用户,黄线接地(低电平),可以控制电机正反转功能,从而实现泵介质正反向流动功能。(订货时需要说明)

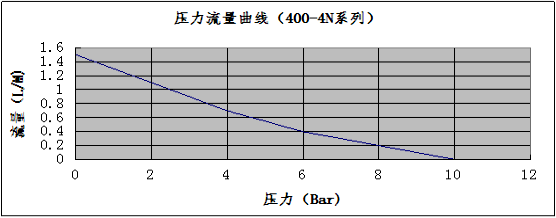

五、流量压力曲线特征:

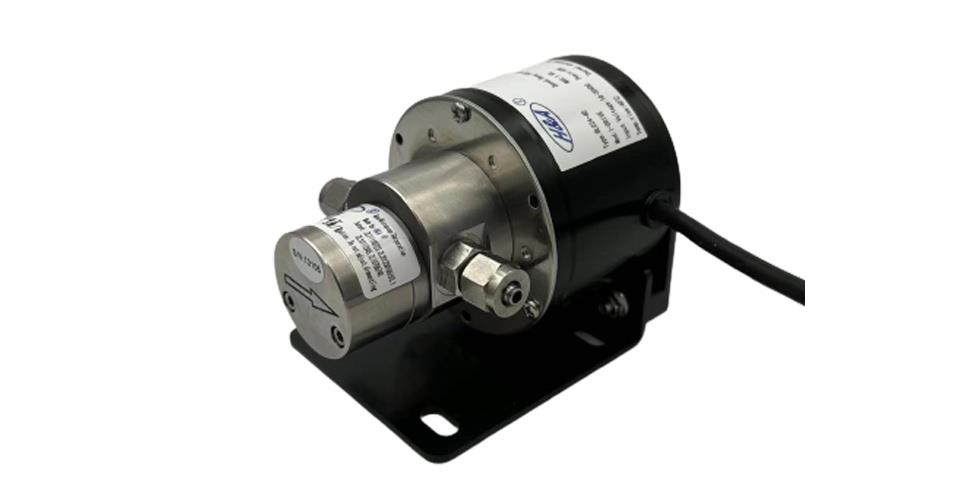

样品展示:

视频:
