驱动一体化接线图解
发布日期:2023-02-23 点击:489
一、外部控制型

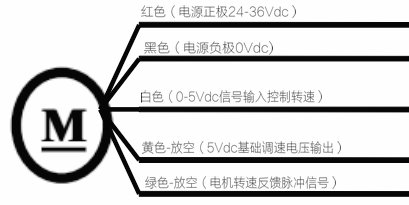

应用于需要动态控制或者自动化控制的场合,红黑线分别接电源正负极(不可接错!),白线接受工控设备发送的控制电压动态调速,可以实现流量,压力,按设定值维持静态或者动态,如对压力或者流量需要控制时,当流量或压力低于设定值,工控设备自动提高控制信号给泵,当低于设定值时,工控设备自动提高控制信号,响应速度毫秒级,因而可以高精度保证系统流量,压力保持在设定值。当工控设备没有信号发出时(白线电平0V),泵停止工作,因而可以方便的控制泵按需启停。绿色线接电子脉冲转速表,可以实时显示泵转速,按需要安装或放空。
二、电位器调速型
用于自动化要求不高,但对流量压力需要现场调整的场合,红黑线分别接电源正负极(不可接错!),白线黄线间串电位器(只需接电位器二脚),手动调节电位器,可以实现流量,压力从0至大值的变化,绿色线接电子脉冲转速表,可以实时显示泵转速,按需要安装或放空。
三、通电工作型
用于简单的介质输送场合,红黑线分别接电源正负极(不可接错!),白线黄线短接,通电泵即会以大流量工作。绿色线接电子脉冲转速表,可以实时显示泵转速,按需要安装或放空。
